拓扑图怎么配置高亮?

鼠标移入高亮,移出恢复默认。

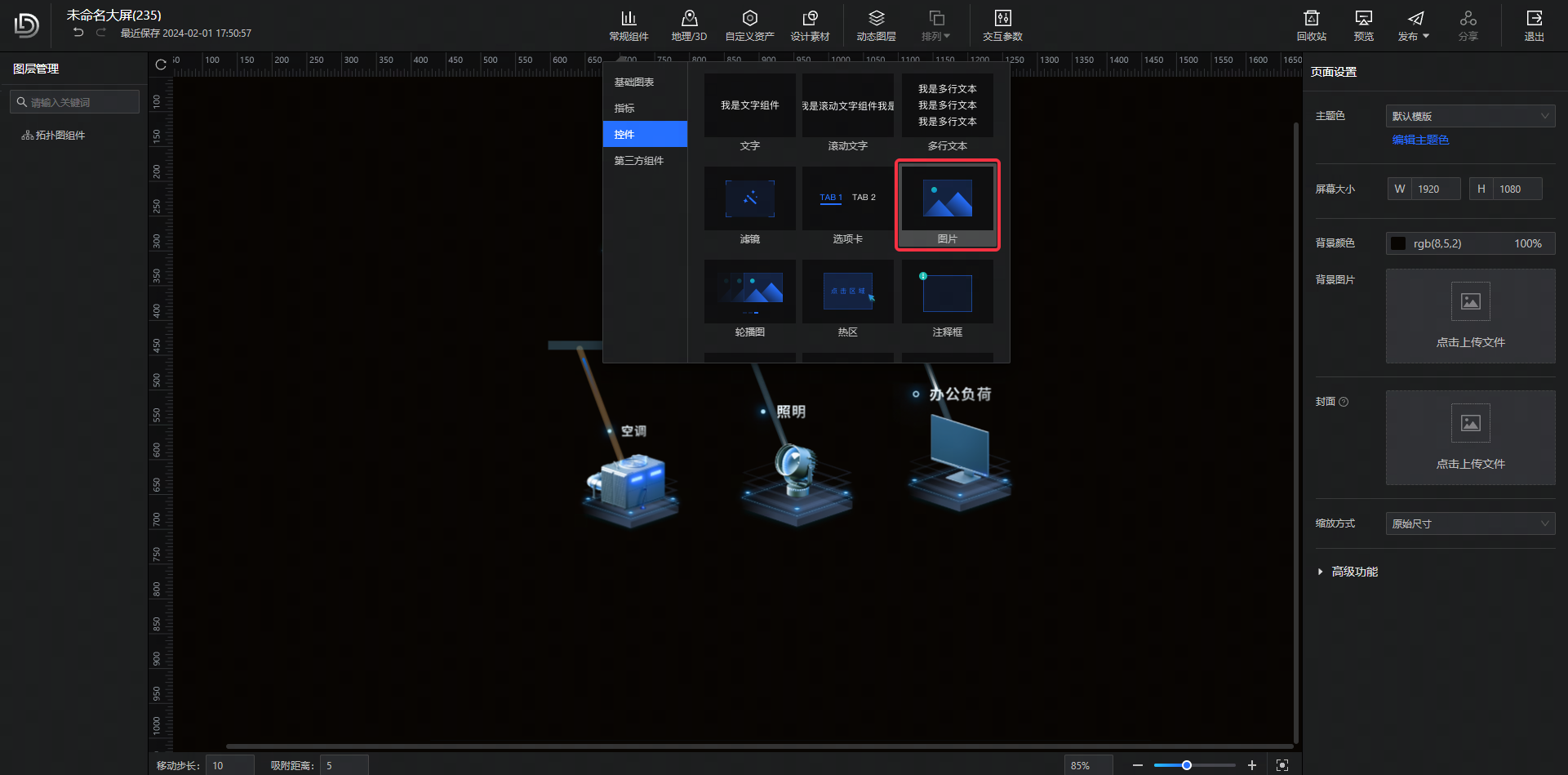

添加图片组件

拓扑图怎么配置高亮? - 图1

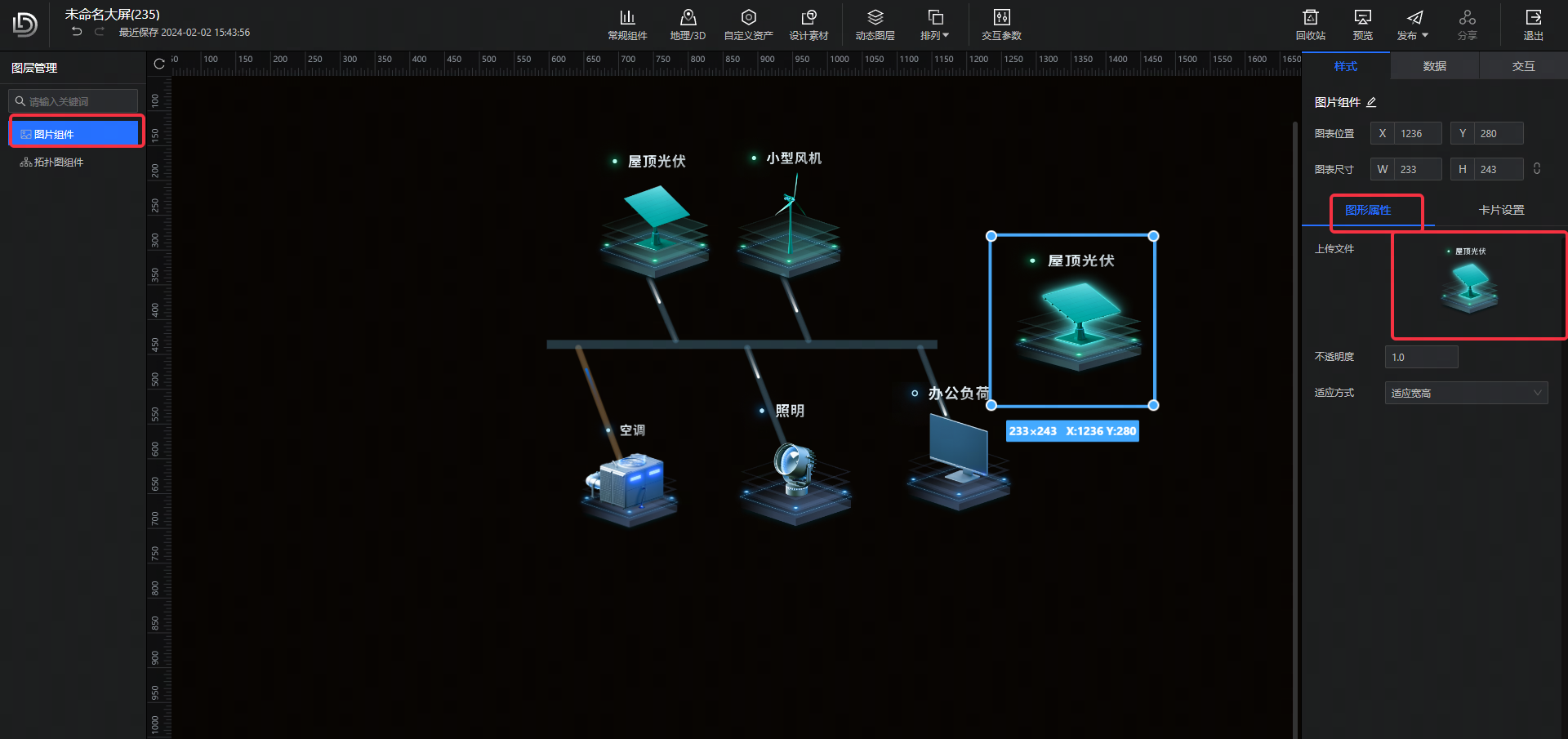

上传一张高亮图片

拓扑图怎么配置高亮? - 图2

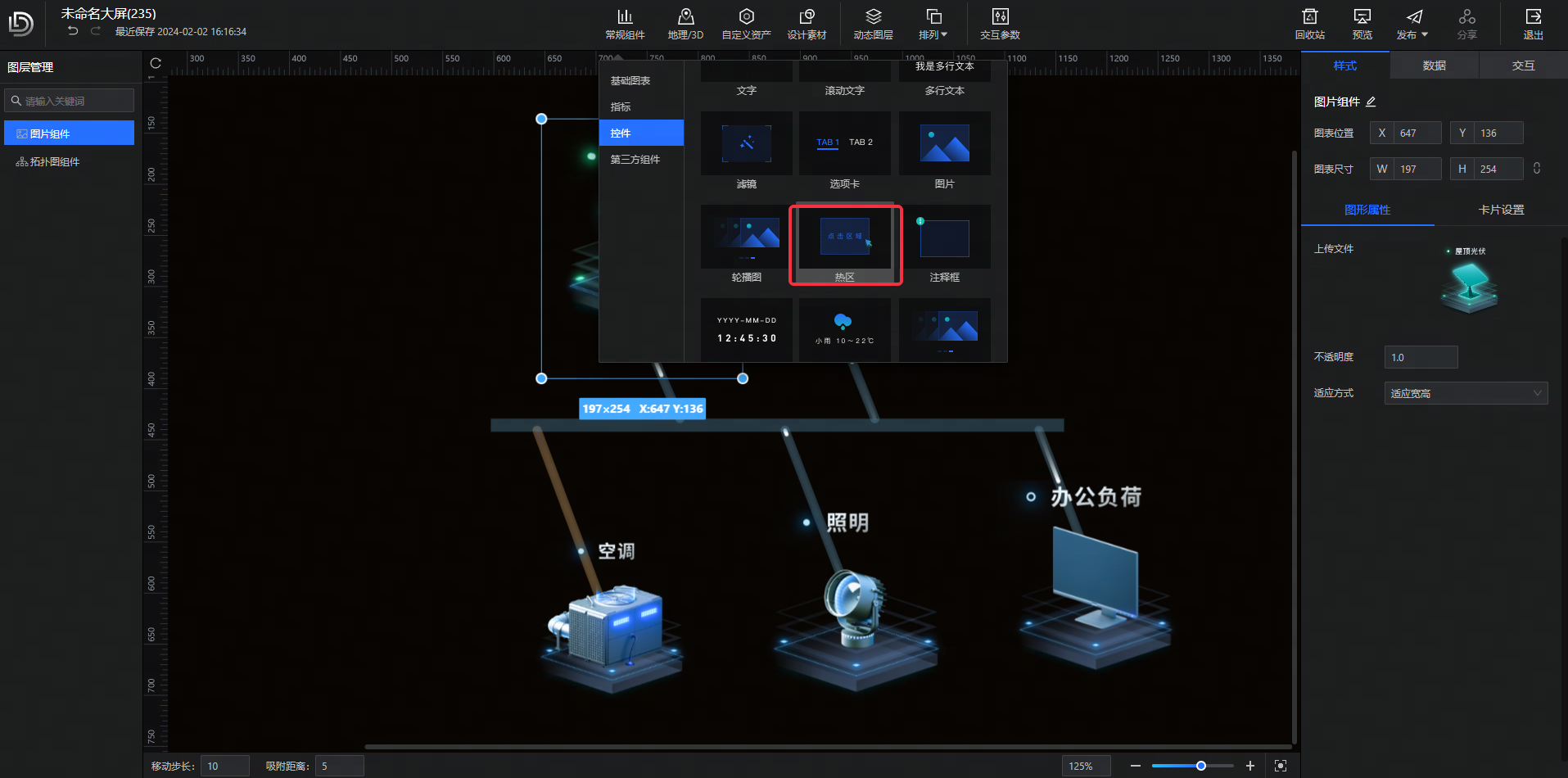

图片覆盖在拓扑图上,添加热区组件

拓扑图怎么配置高亮? - 图3

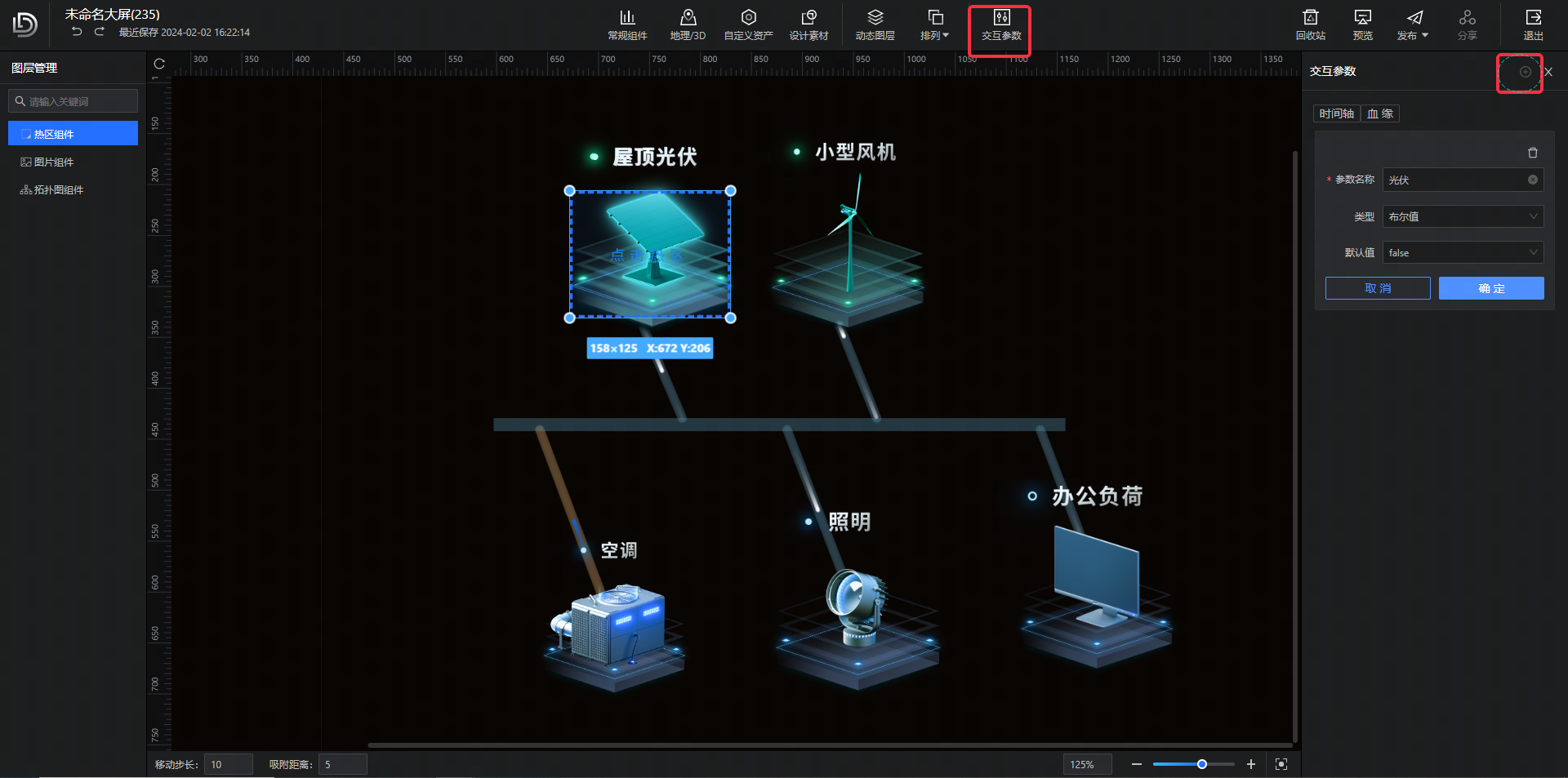

添加交互参数

拓扑图怎么配置高亮? - 图4

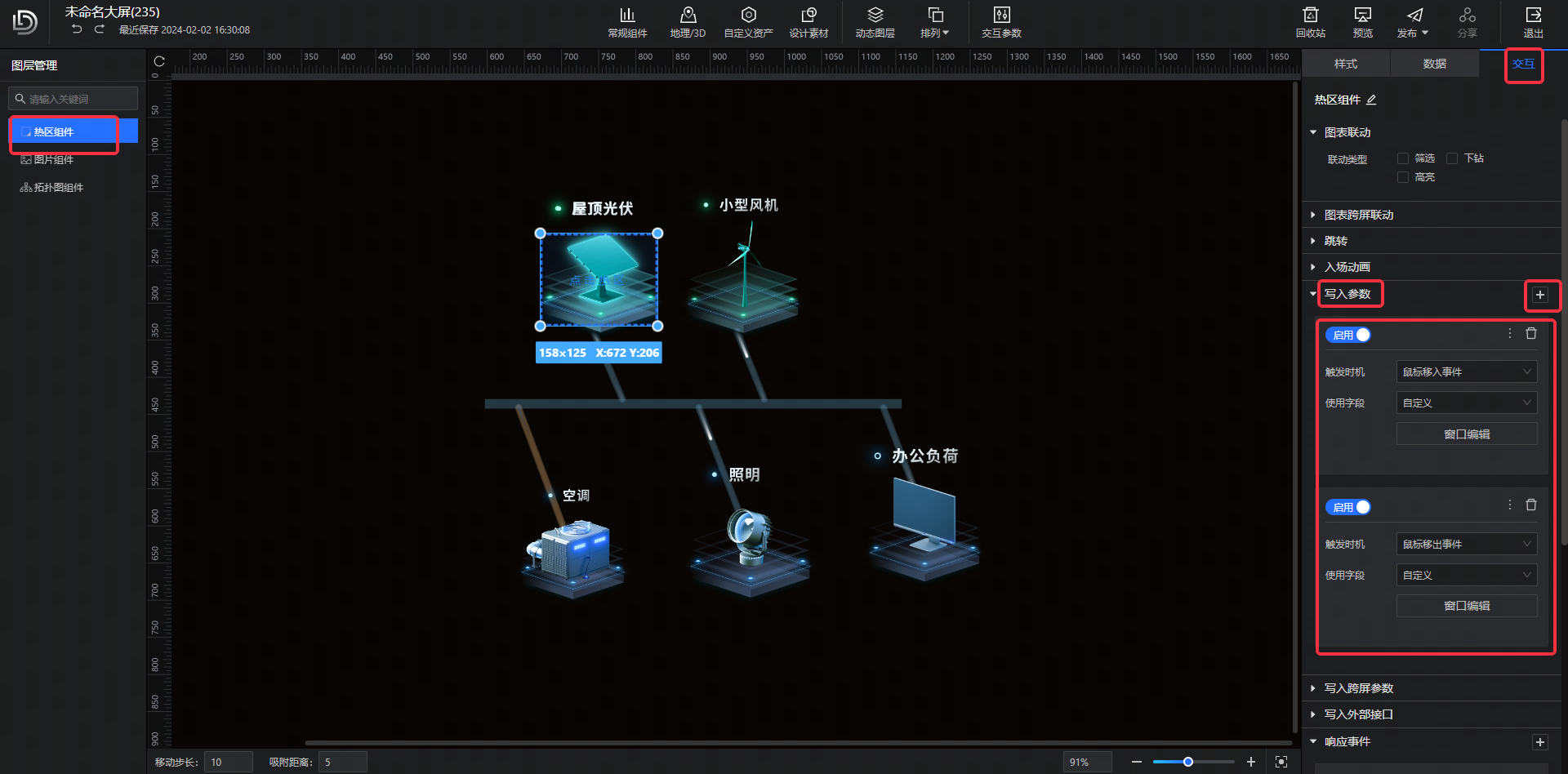

选中热区,写入参数,开启参数,配置鼠标移入移出事件

拓扑图怎么配置高亮? - 图5

打开对应的窗口编辑

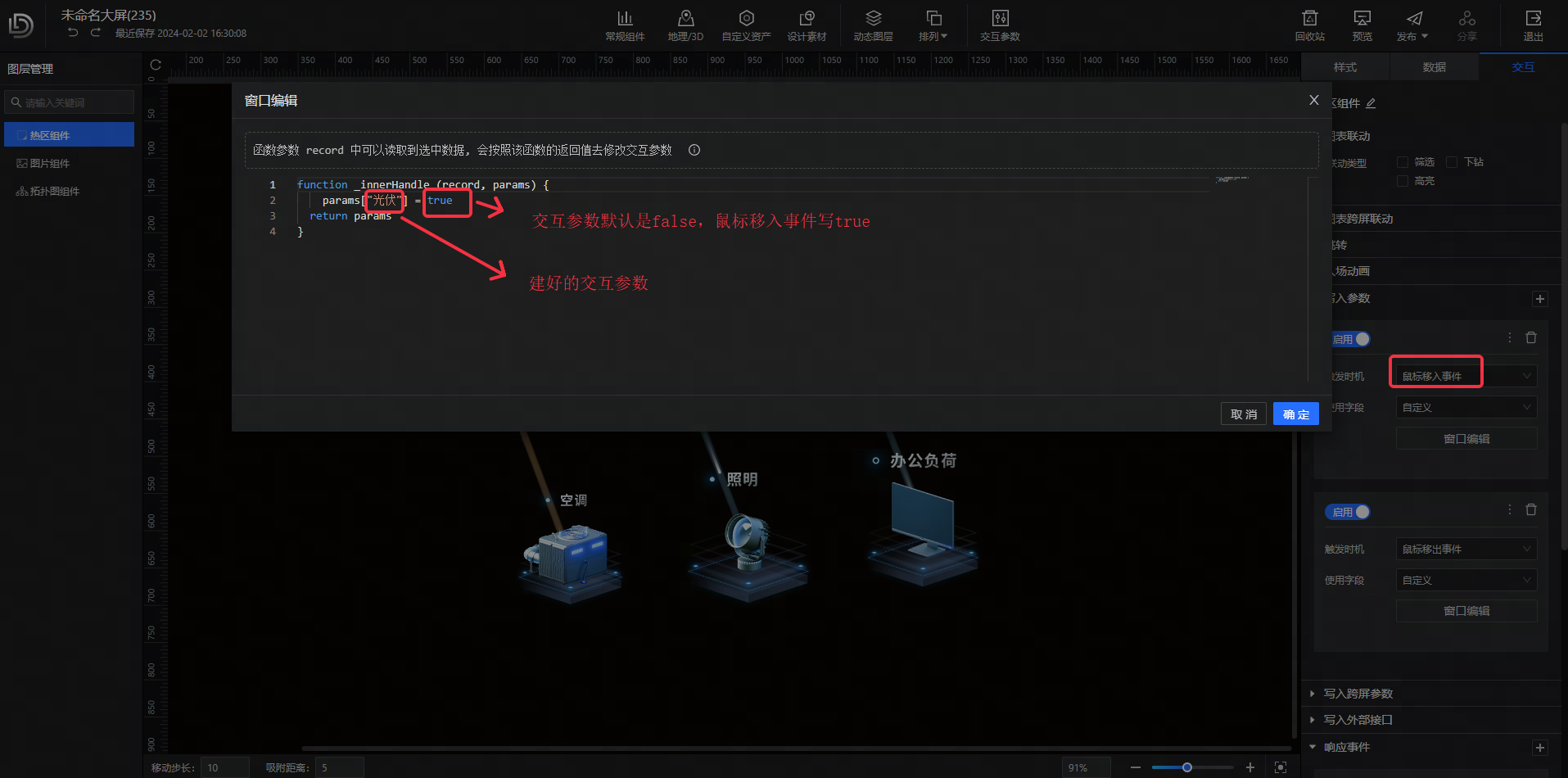

移入事件窗口编辑:

function _innerHandle (record, params) {
    params["光伏"] = true
return params
}

拓扑图怎么配置高亮? - 图6

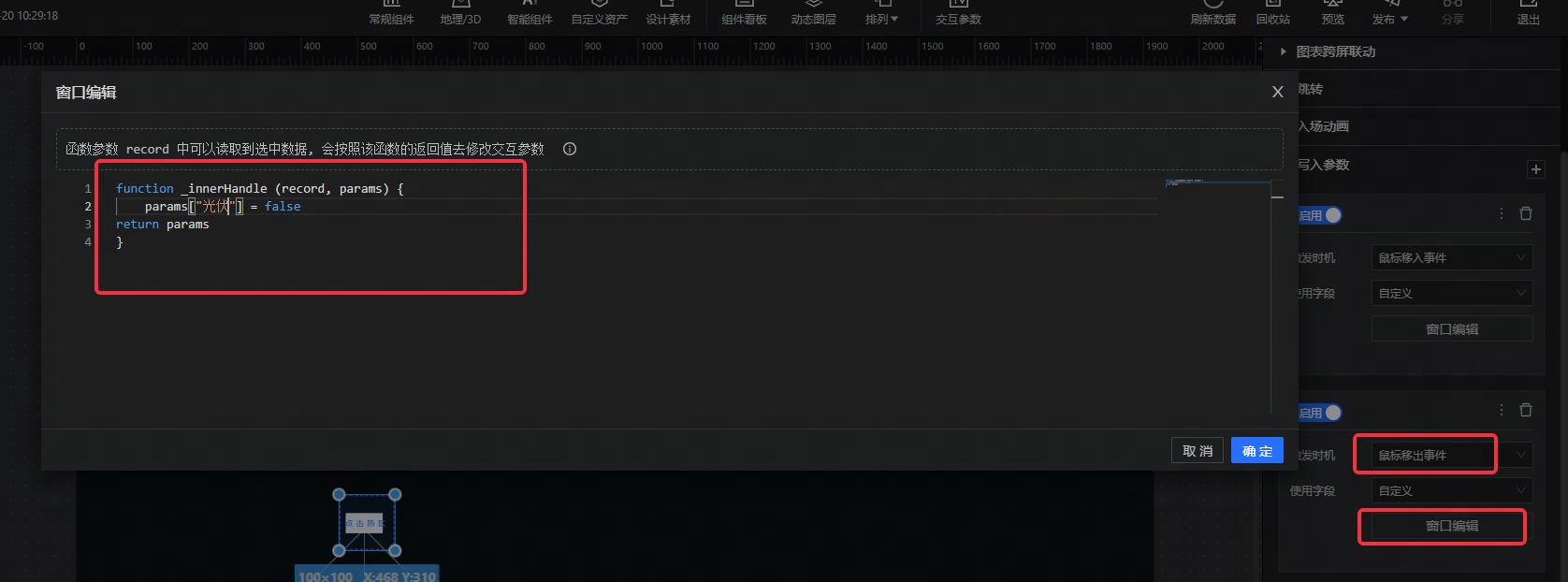

移出事件窗口编辑:

function _innerHandle (record, params) {
    params["光伏"] = false
return params
}

拓扑图怎么配置高亮? - 图7

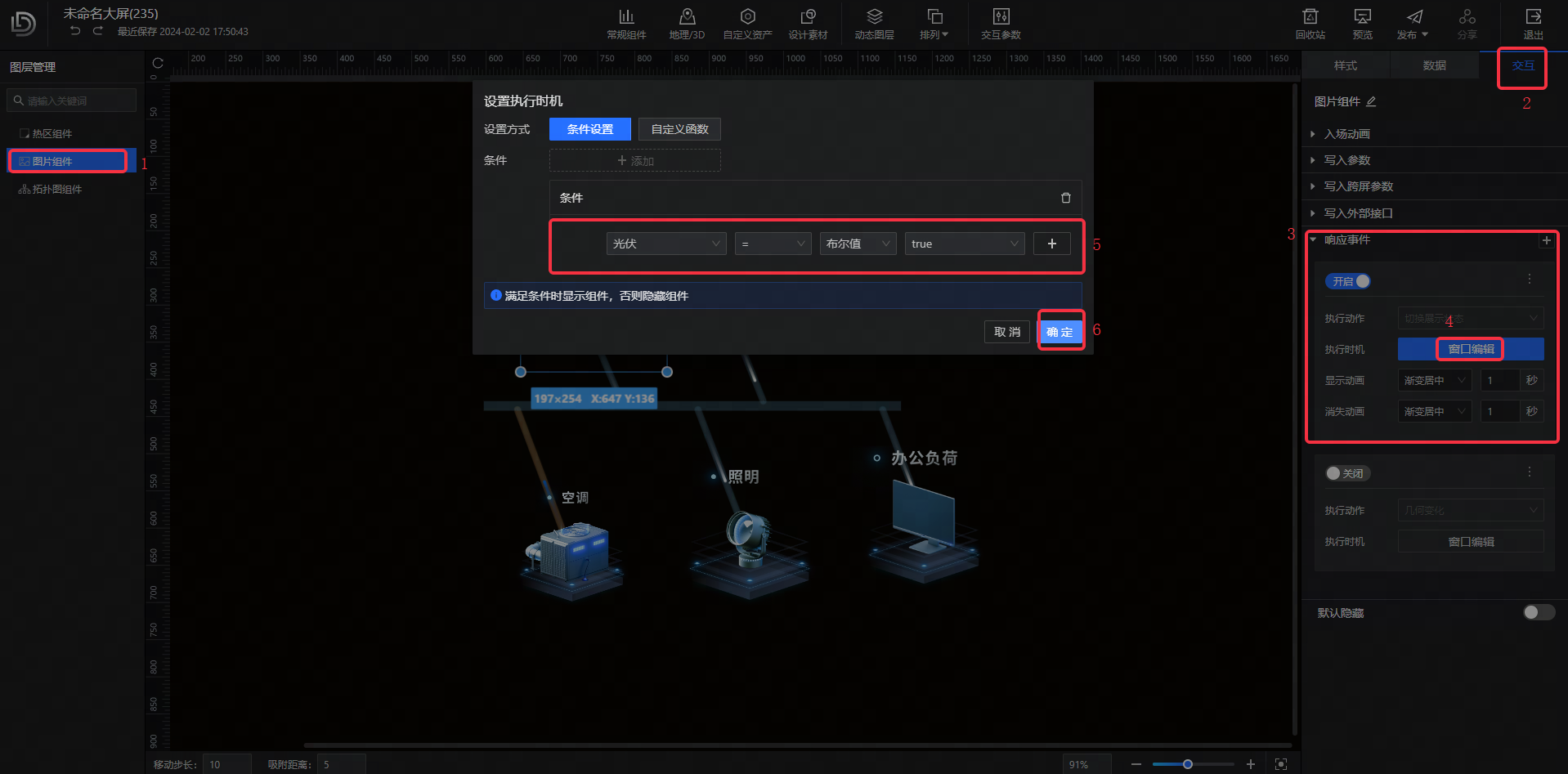

配置图片响应事件

拓扑图怎么配置高亮? - 图8

效果演示
