1. 概述

拓扑图一般指拓扑结构图。 拓扑结构图是指由网络节点设备和通信介质构成的网络结构图。本文将为您介绍拓扑图配置方法。

Tips：拓扑图需要两个数据模型才可以，一个是节点数据模型，一个是边线数据模型。

2. 生成拓扑图

例如，我们需要对整个公司的服务器系统之间的健康性进行观察，将涉及到3个及以上字段：节点、源、目的等

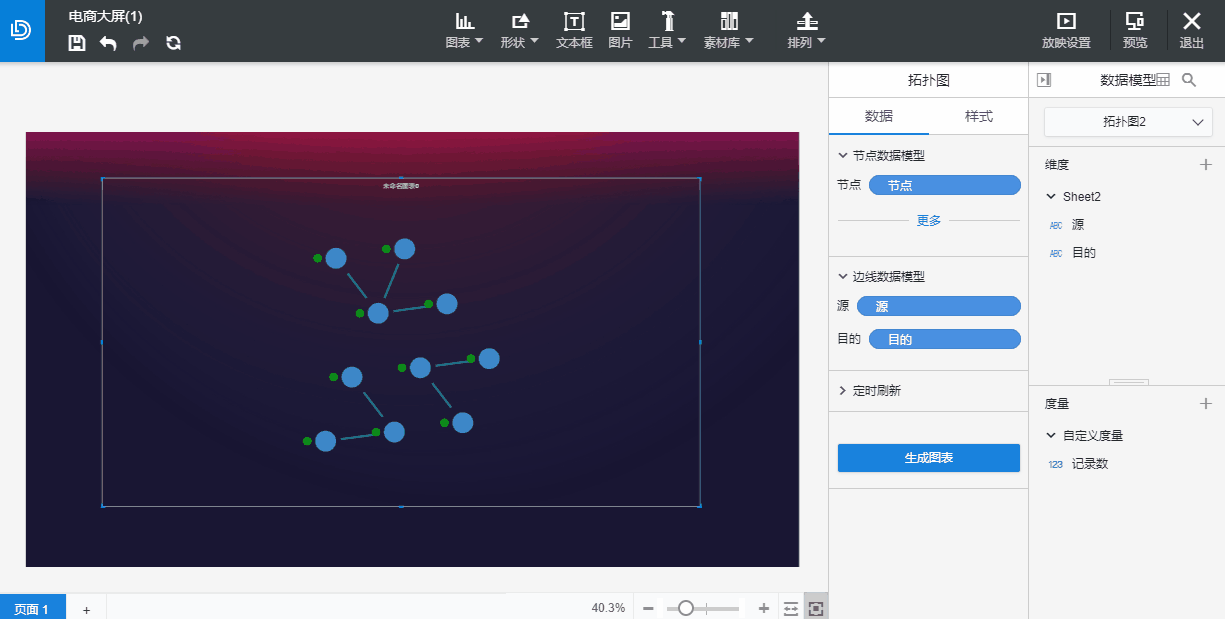

（1）选择“图表”控件，拖动拓扑图到画布中；

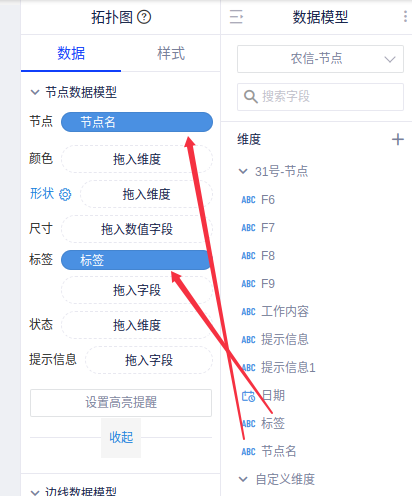

（2）在图表的数据面板中拖入节点字段；

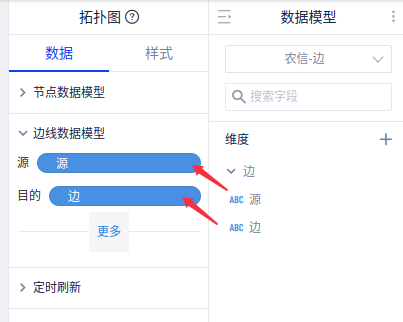

（3）选择源和目的模型，在数据面板中拖入源和目的字段；

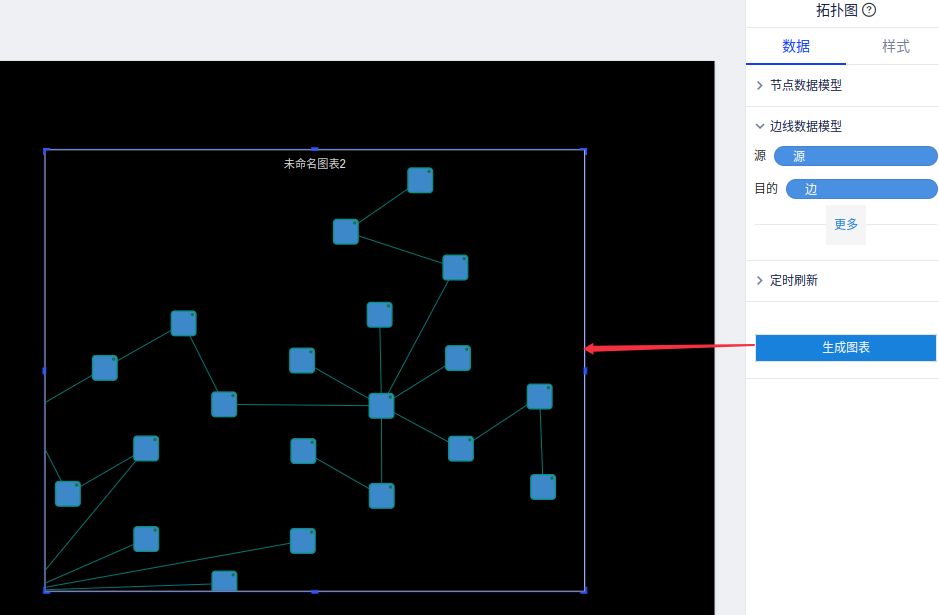

（4）点击“生成图表”按钮，一个拓扑图就生成完毕了。

提醒：

• 必须要点击生成图表，才会生成拓扑图；
• 源中的成员必须<=节点的成员，否则会报错。

3. 编辑拓扑图

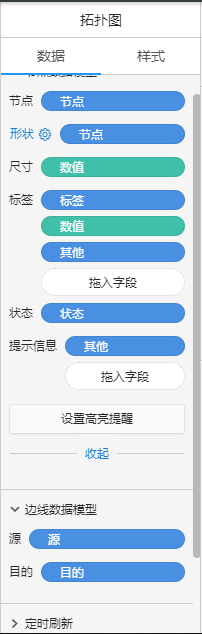

（1）拓扑图数据编辑面板说明

• 节点：只允许放入一个字段；
• 形状：可以放入维度，根据维度自由选择拓扑图的节点展示形状；
• 尺寸：放入度量数据，根据数值字段，调整节点大小，数值=1时，是默认大小，其他则是对应1的比值；
• 标签：放置维度或者度量字段，允许多个字段，最多放置5个；
• 状态：用以反馈节点的状态，如果该字段放了字段，则在图形上会显示状态。该字段需为离散类型。其中状态会有闪烁动画，可以在样式面板中，更改状态的颜色；
• 提示信息：提示信息，可放入多个字段。最多放置5个;
• 高亮提醒：选择节点数据模型中的某个维度字段，设置高亮显示，条件可增加到10项。
• 源：拓扑图中的边线发起的地方；
• 目的：拓扑图中的边线结束的地方；
• 定时刷新：详细请参照定时刷新。

对节点的形状设置的过程如下所示：

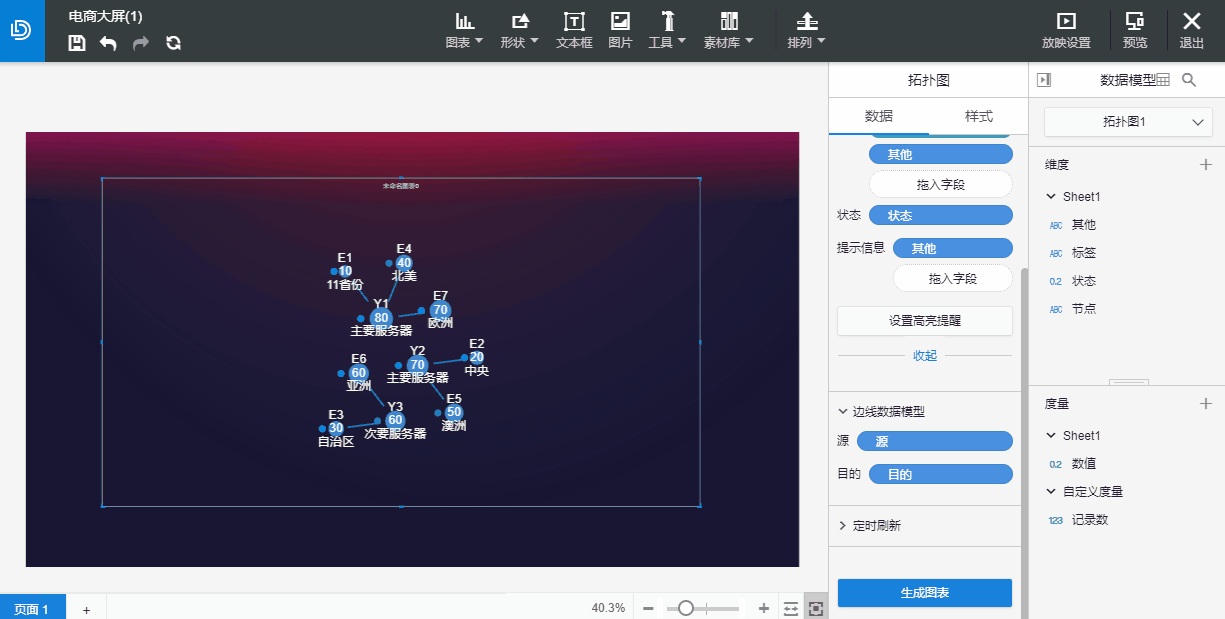

具体的数据面板其他的设置过程如下所示：

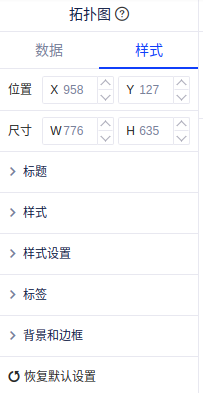

（2）拓扑图样式设置

• 位置：拓扑图在画布中的位置，可通过输入/拖拽进行更改；
• 尺寸：拓扑图的大小，可通过输入/拖拽进行更改；
• 标题：设置标题及其样式；
• 样式：提供紧凑型和宽松型
  • 紧凑型，包含节点icon，节点标签，节点状态；
  • 宽松型，包含节点icon，节点标签，节点状态，节点背景框。
• 样式设置：设置拓扑图的节点大小、状态显示的颜色和边线的颜色、类型；
• 标签：对拓扑图中的标签的颜色、字体和大小进行设置；
